24通道充放电设备

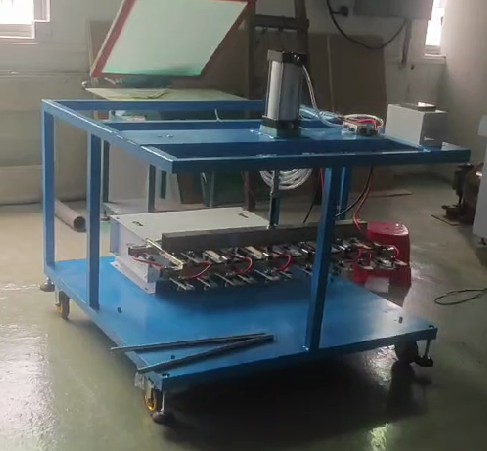

产品图示

产品尺寸： 长1.25米*宽1.3米高0.8米

产品重量： 约150kg

气压： 0.6mkp

电压： 220v

气缸行程： 150mm

探针工作行程： 5mm

双万向轮： 带锁

本产品通过气缸上下运动使探针接触电池极耳部分，导通所有电池进行放电，待电池放完电后可安全的进行后续处理。该产品可兼容多款方壳电芯。

1：将产品放到指定位置，离墙0.8-1米远（与墙之间的间隙不得有杂物，应标识危险区域）

2：放下轮子旁边的四个脚垫，固定工装

3：接上电（220v）、气（0.6mkp以上）

1：将电池正极朝外负极向内依次在指定的胶框（贵司提供）内摆放好，并固定在工装内的固定销上

2：调整气缸顶杆上的螺杆螺丝，调节针板上下高度至合适位置

3：调整针条上的探针前后距离至合适位置（在气缸断电的状态下比电池矮5mm）

4：启动气缸开关，检查探针准确压到极耳

5：检查探针和电池极耳的接触情况，确认无误后打开负载箱的空气开关

6：注意观察工装上方监测面板状况，当电压为0时电池放电完成

7：关闭负载箱开关断开电池连接，关闭气缸开关抬升针板，取出电池

1：探针需准确压到极耳

2：探针高度必须调节至合适位置（接触电芯极耳后下压5mm）

3：电220v气0.6mkpa

4：工装后方工作时会产生大量热能，不能站人或堆积杂物，需离墙0.8-1米距离

5：放电前后均需关闭负载箱开关
